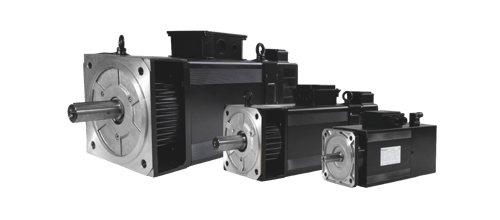

MOTORI ASINCRONI
SERIE VT
I motori asincroni trifase della serie VT sono stati progettati e sono in grado di fornire le più alte prestazioni se alimentati tramite convertitore di frequenza in accordo alla normativa IEC 60034-25.
L'elevato rapporto potenza/ingombro accompagnato da un'ottima risposta dinamica alle variazioni di velocità rendono questi motori adatti alla più diverse applicazioni.
Le dimensioni di ingombro e le potenze rese li rendono adatti ad essere sostituiti al posto dei motori in corrente continua.
Sono particolarmente utilizzati nelle applicazioni industriali dove sono richieste alte velocità e alte prestazioni. Sono disponibili nelle più svariate configurazioni anche su richiesta del cliente.
| Potenza: | da 0.37 a 55 (KW) |
| Coppia nominale: | da 2,5 a 240 (Nm) |
| Altezza Asse: | da 71 a 132 (mm) |
Caratteristiche standard
- Isolamento degli avvolgimenti: classe H secondo CEI EN 600034-1
- Dimensionamento termico: classe F secondo CEI EN 60034-1
- Grado di protezione: IP54 per motori VT71-80-90-100, IP54 o IP23 per motori VT132 secondo CEI EN 60034-5
- Raffreddamento: IC 416 (per motore IP54); IC 06 (per motore IP23) secondo CEI EN 60034-6
- Grado di equilibratura: G 2,5 secondo ISO 1940-1 (equilibratura con mezza chiavetta per gli alberi con chiavetta CEI 2-23)
- Forma costruttiva:VT71, VT80, VT90 IM B5; VT100, VT132 IM B35 secondo CEI EN 60034-7
- Posizione di servizio: qualunque
- Cuscinetti a sfera lubrificati a vita
- Protezione termica: termoprotettore con contatto normalmente chiuso. Temperatura di intervento 140±5°C. (Tensione massima 250Vac , corrente massima 6 Aac)
- Colore: nero RAL 9005
- Condizioni di riferimento: temperatura ambiente da +5°C a +40°C, altitudine max. 1000m s.l.m.
- Temperatura magazzinaggio: -20°C ÷ +70°C
Opzioni
- Avvolgimenti a tensione/frequenza speciale
- Deflussaggio a potenza costante fino a 4 volte la velocità nominale (Con cuscinetti speciali se necessario)
- Encoder incrementale, tensione di alimentazione 4-32 Vdc, tensione di uscita e numero di impulsi programmabile
- Encoder sinusoidale 1 Vpp - 1024 imp./giro
- Encoder assoluto monogiro o multigiro
- Resolver 2 poli, 7Vrms, rapporto trasformazione 0.5
- Freno di stazionamento
- Albero senza chiavetta
- Cuscinetto a rulli (VT100-VT132)
- Forma costruttiva IM B3/B35/B14/B34 secondo CEI EN60034-7 per VT71,VT80,VT90
- Scatola morsettiera sul fianco
- Anello para-olio (da richiedere solo se è previsto un accoppiamento in bagno d'olio)
- Motori con sistema di isolamento certificato OBJY certificato UL (File E316823) con estensione al mercato Canandese
- Motori VT100 S/M/L/P e VT132 S/M/L/P certificati UL ( File 247151) con estensione al mercato Canadese
- Esecuzioni speciali su specifiche del cliente
