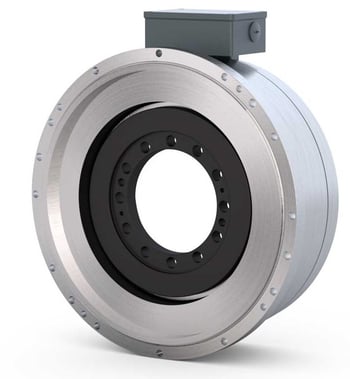

MOTORI TORQUE
SERIE BT
I motori torque della serie BT sono servomotori elettrici multipolari costituiti da due componenti principali , anello rotorico e anello statorico e sono progettati per offrire una coppia molto elevata.
Trovano il loro impiego in tutte le applicazioni laddove l’utilizzo di motori standard collegati a riduttore non consente di raggiungere elevati standard di produttività e permettono la riduzione dei costi della macchina legati alla manutenzione ed al consumo energetico integrandosi completamente nel corpo della macchina, i motori torque BT offrono l’enorme vantaggio di eliminare parti meccaniche della macchina e conseguentemente una minor possibilità di guasti, abbinata ad una minor gestione di parti di ricambio.
| Potenza: | da 4.6 a 50 (KW) |
| Coppia nominale: | da 440 a 2265 (Nm) |
| Coppia di Picco: | 5443 (Nm) |
| Velocità massima: | fino a 450 (rpm) |
| Diamentro: | 370 - 530 (mm) |
Caratteristiche standard
- Avvolgimento: trifase a stella senza neutro accessibile
- Isolamento avvolgimenti: classe H secondo CEI 2-3 (2000)
- Dimensionamento: classe F (dTmax=105K) secondo CEI EN 60034-1 (2000)
- Grado di protezione: IP54 secondo CEI EN 60034-5 (2001)
- Sensore di posizione: encoder oppure resolver 2 poli
- Raffreddamento: a liquido secondo CEI EN 60034-6 (1997)
- Protezione termica: termoprotettore con contatto normalmente chiuso. Temperatura di intervento 130±5°C. (Tensione massima 250Vac , corrente massima
5Aac) - Forma costruttiva: open frame
- Posizione di servizio: qualunque
- Colore: nero RAL 9005
- Condizioni di riferimento: temperatura ambiente +40°C, altitudine max. 1000m s.l.m.
- Temperatura magazzinaggio: -10°C ÷ +70°C
- Frequenza di switching di riferimento: 8kHz
Opzioni
- Sensore di posizione:
- resolver
- encoder sinusoidale
- encoder assoluto EnDat
- encoder assoluto Hiperface
- Esecuzioni speciali su specifiche del cliente
